ステアリング アングル センサ
Steering Angle Sensor (SAS)
多回転操舵角センサ:
(自動車向け PCB タイプ センサ)
|
|
|
|
|
|
|
|
 |
|
| 特 徴: |
|
● ギアバックラッシュの影響なく高精度
＆ 磁石レス検出
|
|
マスターセンサはステアリング シャフトの回転角を直接検出するのでギアバックラッシュの影響皆無で高精度検出を実現
磁石レスなので磁石の経年劣化による影響を受けない(レアアースの価格変動にも無関係)
|
|
|
● 多回転 操舵絶対角検出
|
|
|
|
● 高精度
|
|
|
|
● 電子部品搭載のコンパクトデザイン
|
|
ex. PCB サイズ: φ51 x 72 mm
電気インターフェースは各アプリケーションに合せて設計可能
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ステアリング トルクセンサ
Steering Torque Sensor (STS)
(自動車向け PCB タイプ センサ)
|
|
|
|
|
|
|
|
 |
|
| 特 徴: |
|
● 磁石レスで完全 非接触検出
|
|
完全非接触で耐久性が非常に高い
磁石レスなので磁石の経年劣化による影響を受けない(レアアースの価格変動にも無関係)
|
|
|
● 完全独立 2系統出力
|
|
センサの確実な異常検知と冗長化に最適
(ex. ISO26262 向け)
|
|
|
● 高精度
|
|
ex. 精度: +/- 1 % FS @ トルクフリー位置
|
|
|
● コンパクトなデザイン
|
|
ex. PCB サイズ: φ53 x 72 mm
PCB 間クリアランス: 9 mm
|
|
|
● 電子部品搭載
|
|
電気インターフェースは各アプリケーションに合せて設計可能
|
|
|
● 操舵角センサ (多回転操舵絶対角) とのコンビネーションで機能拡張
|
|
AMITEQ マルチターン・ステアリングアングル (多回転 操舵絶対角) センサとのコンビネーションで容易に機能拡張
(TAS: steering Torque + Angle Sensor)
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
ステアリング アングル コントローラ
Steering Angle Controller
|
|
|
|
|
|
|
|
 |
|
| 特 徴: |
|
● センサ, 制御電子部品, アクチュエータ ドライバをフル装備した完全なコントローラ
|
|
ex.
コンパクトな筐体に回転角センサ, 高性能マイコン等を含むコントロールデバイスをフル装備
|
|
|
● AMITEQ オリジナル 制御アルゴリズム
|
|
ex.
AMITEQ オリジナルの学習制御アルゴリズムを搭載したソフトウェアで制御機能を構成
|
|
|
● 耐環境性
|
|
|
|
● コンパクトな筐体
|
|
ex. サイズ: 83 x 104 x 14 mm
|
|
|
|
|
|
|
|
|
製品適用 例: |
|
|
|
|
|
|
|
|
|
|
シフトレバー (シフトノブ) ポジション センサ
Shift-level Position Sensor
(自動車向け PCB タイプ センサ)
(ex. SBW - シフト-バイ-ワイヤ)
|
|
|
|
|
|
|
|
 |
|
| 特 徴: |
|
● 2 軸変位出力 & 磁石レス
|
|
X,Y 両軸変位を1枚の基板センサで検出。
スペースのない車室内デザインにより大きな自由度を提供。
磁石レスなのでユーザーが身に着けた強力磁石の影響や磁石の経年劣化による精度悪化等とは無関係 (レアアースの価格変動にも無関係)
|
|
|
● コンパクト基板型センサ
|
|
ex. PCB サイズ: 35 x 45 mm
SBW (Shift-By-Wire：シフト-バイ-ワイヤ) アプリケーションへの磁石を使用しないソリューションとして最適
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ギャップ センサ
Gap Sensor
多目的ギャップセンサ |
|
|
|
|
|
|
|
 |
|
| 特 徴: |
|
● 多目的ギャップセンサ
|
|
ex.
ギャップ検出, スロープ検出
ギアトゥース センサ
スピード検出, 回転パルス検出 等々
|
|
|
● コンパクトなパッケージデザイン
|
|
|
|
● 検出体の材質を問わない
|
|
検出体は従来の鉄などの磁性材だけでなく、アルミ, 銅, 真鍮などの非磁性材料にも対応するので使用環境によって幅広い選択肢をもつ
|
|
|
● 耐ノイズ性
|
|
そもそもノイズに強い検出原理
＋ ノイズシールド構造
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
製品適用 例: |
|

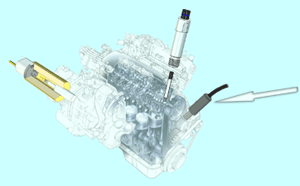

| エンジン制御用のスピード検出 (回転パルス検出) |
 |
|
|
|
|
|
|
|
|
|
