下記のセンサはアミテック製品の一例です。
性能や寸法などの各センサ要件は、それぞれのアプリケーションに合せた設計が可能です。

リニア直線変位センサ - 例
Linear Sensor - Examples

インダクトスケール®
INDUCTSCALE
(高温動作・長リニアストローク アブソリュート タイプ)
特　徴:

● 高温環境に強い
ex.
使用動作温度: -40～155 ℃

● 長ストローク・アブソリュート & 高精度
ex.
・ アブソリュート 20mm ストローク
・ +/-1% @19mm ストローク範囲
(-40～155℃ 全温度範囲)

● 優れた耐環境性
ex.
・ 耐衝撃: 25G, 6ms (長手方向軸)
・ 耐油性: 100 ℃ (エンジンオイル)

● コンパクトなパッケージデザイン
ex. φ17 x 75.5 mm
製品適用 例:
エンジン バルブリフト制御
製品仕様 例:

>> 詳細な製品仕様例は こちら
インダクトスケール®
 INDUCTSCALE
(超小型パッケージ・高精度アブソリュート タイプ)
特　徴:

● 超小型パッケージ
ex. φ3 x 15 mm

超小径パッケージで制御システム上での取付け場所を問わない

● 高精度アブソリュート
ex.
・ 8 mm アブソリュート ストローク
・ 精度: +/-1.5% @6mm ストローク範囲

● 高分解能
ex. 0.0006 mm (0.6 μm)

● 耐環境性
ex. 10G (50～500Hz)
製品適用 例:
スポット溶接機
(溶接の品質保証のための溶接電極と溶接ガン間のギャップ制御)
製品仕様 例:

>> 詳細な製品仕様例は こちら
インダクトスケール®
INDUCTSCALE
(高分解能・高ノイズ耐性・セミアブソリュート タイプ)
特　徴:

● 高精度 & 高分解能
高精度: +/-0.004% / m
高分解能: 0.0005 mm (0.5 μm)

● コンパクトなパッケージ
ex. φ10 x 14 mm

ノイズシールド構造を含んでこのパッケージサイズ

● ストローク無制限
アブソリュート計測範囲 (8.192 mm) x 繰り返し回数

● 耐環境性
ex. 10G (10 ～500Hz)
製品適用 例:
フライス盤: テーブル位置制御
(工作機械の位置決め)

(工作機械のテーブル位置を高い磁気ノイズ耐性で高精度検出。
その他、ハイパワーモータ駆動システムや溶接機等の磁気ノイズ環境下の位置制御等に最適)
製品仕様 例:

>> 詳細な製品仕様例は こちら
インダクトスケール®
INDUCTSCALE
(薄型小径パッケージ・超高精度・超高分解能・セミアブソリュート タイプ)
特　徴:

● 超・高精度 & 高分解能
ex.
超高精度: +/- 0.0002% /m (@室温)
超高分解能: 0.0001 mm (0.1 μm)

超微小変位検出が可能
(2 mm アブソリュート検出範囲)

● 小型 & 薄型パッケージデザイン
ex. φ36 x 13 mm

● 耐環境性
ex. 15G (5 to 400Hz)
製品適用 例:

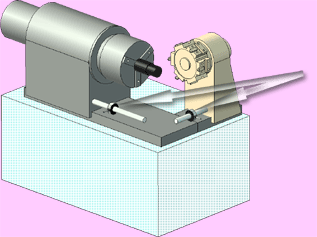

旋盤 : 旋盤用バイト位置制御
(工作機械の超高精度制御用)

(超高精度&高分解能で微小変位を検出。工作機械の超高精度制御等に最適)
製品仕様 例:

>> 詳細な製品仕様例は こちら
インダクトスケール®
INDUCTGAGE
薄型小径パッケージ・超高精度・超高分解能・セミアブソリュート タイプ)
特　徴:

● リニアスケール不要でシンプル
シャフトモータと組み合わせることにより、外部へのセンサシステム取り付けが不要となる

● シンプル設計
薄型なので、モータとの一体化が容易

● 多くのシャフトパターンに対応


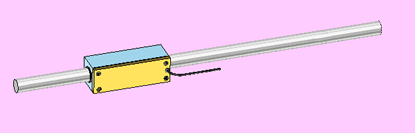

製品適用 例:
1) 加工装置の制御

　e.x.　金属加工機、レーザ加工機、実装機、ステッパー

2) 検査装置の制御　
　e.x. 液晶検査装置、半導体検査装置、PCB検査装置、3次元測定装置

3) 搬送装置
製品仕様 例:

>> 詳細な製品仕様例は こちら
インダクトゲージ®
INDUCTGAGE
(センサコアロッド内蔵・小型ゲージ タイプ)
特　徴:

● センサコアロッド内蔵の小型ゲージタイプ
コアロッド内蔵(スプリング支持)なのでロッドを検出作動部へ取付る必要なし

● 高いノイズ耐性
そもそもノイズに非常に強い検出原理
＋ ノイズシールド構造

● ノイズシールド込みでも超コンパクト
ex. φ6 x 68 mm

ノイズシールド構造を含んで φ6 mmの超コンパクトボディ

● 高精度
ex. +/- 0.13%
(@8mm アブソリュート検出範囲)

● 耐環境性
ex. 10G (50～500Hz)
製品適用 例:
スポット溶接機

(溶接時に、接合部材の溶接高さを高精度検出し監視することで、溶接品質を保証。)
製品仕様 例:

>> 詳細な製品仕様例は こちら
オール・イン・ワン アブソリュート
All-in-one Absolute
信号変換基板内蔵タイプ
(ex. リニアソレノイド ストロークセンサ)
特　徴:

● 信号変換器内蔵の 13 mm アブソリュート・ストローク
オール-イン-ワン: コンパクトなパッケージに出力信号を含む 3 ワイヤを搭載した信号変換基板を内蔵

● 高いノイズ耐性
そもそもノイズに強い検出原理 ＋ ノイズシールド構造でリニアソレノイド等からの強い磁気ノイズに高い耐性

● コンパクトボディ
ex. φ32 x 35 mm (13 mm アブソ)

磁気シールドも信号変換基板内蔵も搭載でコンパクトなボディ

● 優れた耐環境性 & 高精度
ex.
使用動作温度: -30～+90℃, ソレノイド等からの外部磁気ノイズに強い
製品適用 例:
リニアソレノイドの
プランジャ位置制御
スプール バルブ制御
製品仕様 例:

>> 詳細な製品仕様例は こちら
シルスケール®
CYLSCALE®
セグメント (分割) センサヘッド タイプ
(ex. シリンダ ストロークセンサ)
特　徴:

● センサヘッドの共通化
1 種類のセンサヘッドのみで様々なロッド径の直線変位を検出可能

ex. ロッド径: 30～200 mm 以上

● セグメント型のセンサヘッドで取付け
・メンテナンスが大変容易
セグメント型のセンサヘッドなので組立の最後に後付けで取付可能 ＋ センサヘッド交換時にシリンダ(例) をバラす必要なし

● ファインな分解能 & 精度
ex.
分解能: 0.001 mm (1 μm)
精度: +/- 0.04 % / m

(アブソリュート検出範囲: 16.384 mm)

● 耐環境性
ex. 10G (50 to 500Hz)

● コンパクトなセグメント型センサヘッド
ex. 80 x 65 x 18 mm
製品適用 例:
シリンダ ストローク センサ

(共通サイズのセンサヘッドで多種類のロッド径に対応。
例: ロッド径 30～200 mm 以上)
製品仕様 例:

>> 詳細な製品仕様例は こちら
